搪玻璃蒸餾罐是將含高二氧化硅的玻璃，襯在鋼制容器的內表面，經高溫灼燒而牢固地密著于金屬表面上成為復合材料制品。
所以具有玻璃的穩定性和金屬?gòu)?qiáng)度的雙重優點，是一種優良的耐腐蝕設備，廣泛地應用于化工、石油、醫藥、農藥、食品等工業。
搪玻璃層厚度：0.8～2.0mm
高電壓試驗：20kv
搪玻璃蒸餾罐規格：50—30000
釜內 INNER VESSEL | 夾層內 | |
設計壓力 DESIGN PRESSURE | -0.1/+1.0 MPa | 0.6 MPa |
設計溫度 DESIGN TEMPERATURE | 0/+200°C | 0/+200°C |

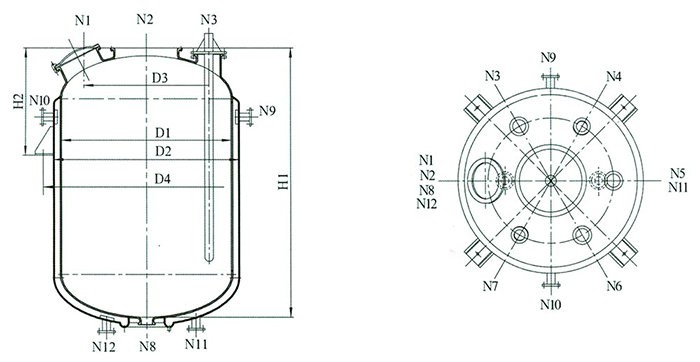

N1 | 手孔或人孔 |
N2 | 蒸餾口 |
N3 | 測溫口 |
N4 N7 | 視鏡或燈孔 |
N5 N6 | 備用口 |
F系列搪玻璃蒸餾罐主要參數表
型號 | F1000 | F1500 | F2000 | F3000 | F4000 | F5000 | F6300 | F8000 | F10000 | |
總?cè)萘縇 | 1132 | 1704 | 2300 | 3811 | 4907 | 5734 | 6868 | 8976 | 11720 | |
換熱面積m2 | 3.9 | 4.6 | 7.4 | 9.74 | 11.76 | 12.4 | 14.8 | 16.5 | 21.35 | |
主要尺寸 mm | D1 | 1200 | 1300 | 1450 | 1600 | 1750 | 1900 | 1900 | 2200 | 2200 |
D2 | 1300 | 1450 | 1600 | 1750 | 1900 | 2050 | 2050 | 2400 | 2400 | |
D3 | 840 | 910 | 1020 | 1120 | 1220 | 1330 | 1330 | 1600 | 1600 | |
D4 | 1640 | 1790 | 2070 | 2225 | 2420 | 2570 | 2570 | 2920 | 2920 | |
H1 | 1200 | 1500 | 1905 | 2250 | 2428 | 2430 | 2830 | 2820 | 3533 | |
H2 | 700 | 950 | 950 | 1060 | 1200 | 1200 | 1200 | 1300 | 1300 | |
內筒管口 mm | N1 | 200 | 400×300 | 400×300 | 400×300 | 400×300 | 400×300 | 400×300 | 400×300 | 400×300 |
N2 | 400 | 400 | 400 | 500 | 600 | 600 | 600 | 700 | 700 | |
N3 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | |
N4 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | |
N5 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | |
N6 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | |
N7 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | |
N8 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | |
夾層管口 mm | N9 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 |
N10 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | |
N11 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | |
N12 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | |
參考重量kg | 1300 | 1770 | 2370 | 2800 | 3500 | 4100 | 5230 | 6200 | 7460 | |
