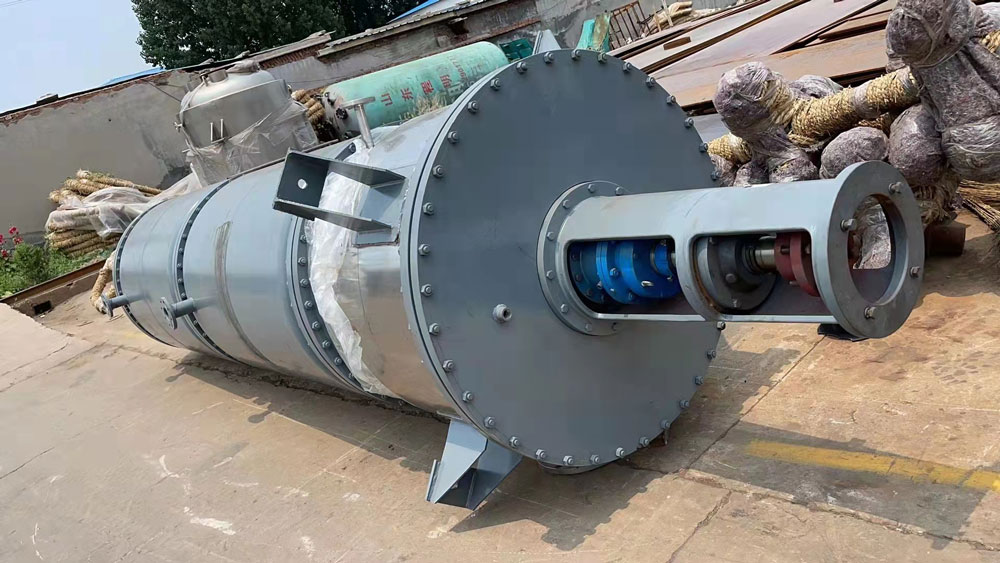

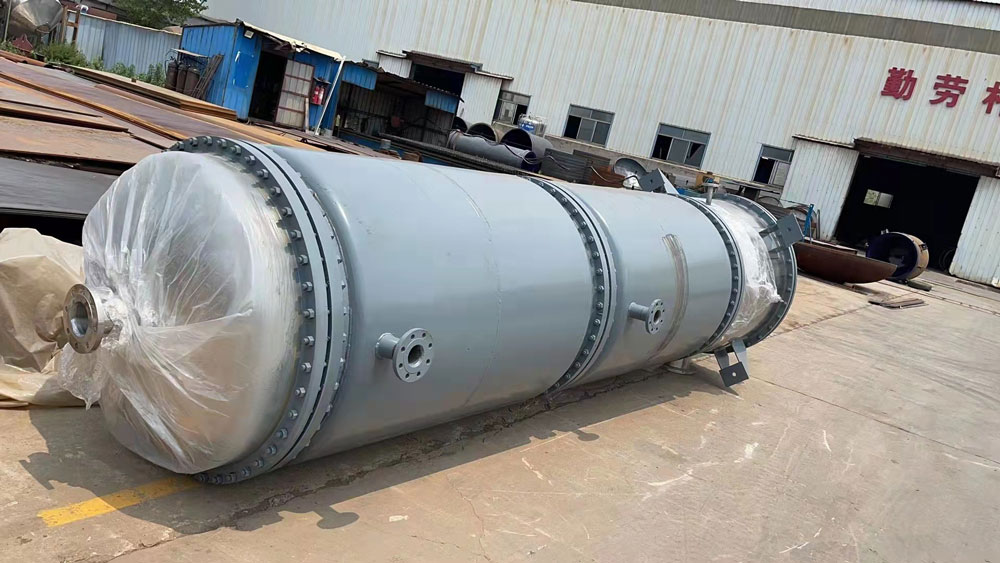

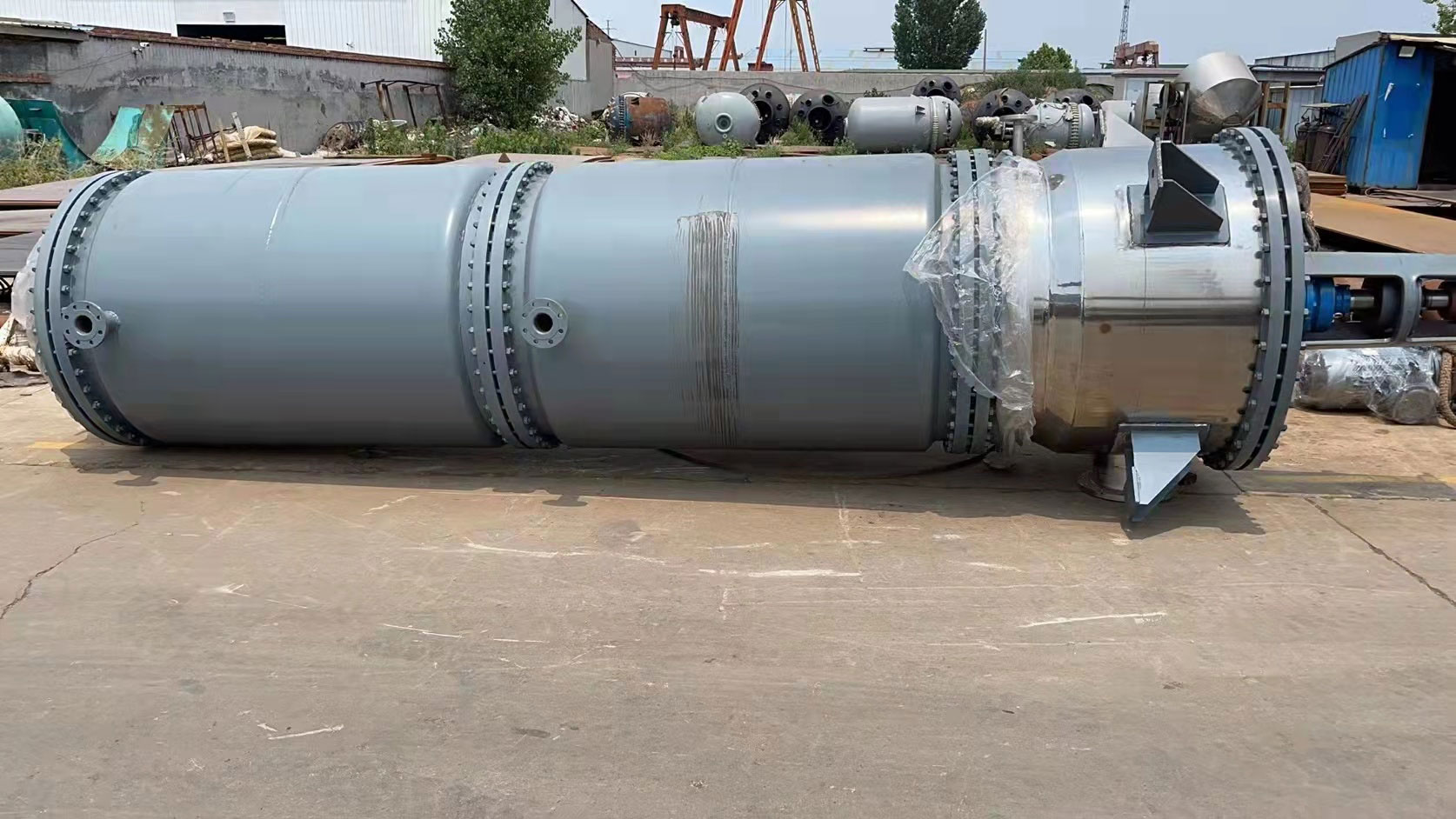

薄膜蒸發器（Thin film evaporator）是一種蒸發器的類型，特點是物料液體沿加熱管壁呈膜狀流動而進行傳熱和蒸發，優點是傳熱效率高，蒸發速度快，物料停留時間短，因此特別適合熱敏性物質的蒸發。
按照成膜原因及流動方向不同，可分為升膜蒸發器、降膜蒸發器、刮膜蒸發器三種類型。薄膜蒸發器機組由蒸發器、汽液分離器、預熱器三個部件和一只簡易分離器組成，蒸發器為升膜式列管換熱器。該蒸發器具有生產能力大、效率高、物料受熱時間短等特點，適用于制藥、食品、化工等行業的稀溶液濃縮，本設備與物料接觸部分均采用不銹鋼制造，具有良好的耐腐蝕性能，經久耐用，符合藥品衛生要求。
本薄膜蒸發器機組由蒸發器、汽液分離器、預熱器三個部件和一只簡易分離器組成，蒸發器為升膜式列管換熱器。該蒸發器具有生產能力大、效率高、物料受熱時間短等特點，適用于制藥、食品、化工等行業的稀溶液濃縮，本設備與物料接觸部分均采用不銹鋼制造，具有良好的耐腐蝕性能，經久耐用，符合藥品衛生要求。
技術參數
| 2.2m2 | 5.5m2 | 8m2 | 12m2 | 16m2 | 20m2 | 30m2 | 40m2 | 60m2 | |
|
蒸發面積 （m2） | 2.2 | 5.5 | 8 | 12 | 16 | 20 | 30 | 40 | 60 |
|
預熱面積 （m2） | 1 | 2.17 | 4 | 6 | 8 | 10 | 15 | 20 | 30 |
|
蒸汽工作壓力 （Mpa） | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
|
可用真空度 （KPa） | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 蒸發量（L） | 140 | 350 | 550 | 850 | 1100 | 1500 | 2100 | 2800 | 4200 |
| 能耗（kg/h） | 155 | 385 | 605 | 935 | 1265 | 1650 | 2310 | 3080 | 4620 |
|
設備質量 （kg） | 300 | 520 | 750 | 1020 | 1250 | 2300 | 2950 | 4500 | 5700 |
|
外型尺寸 （mm） |
2000×850 ×3500 |
2300×800 ×3500 | 2700×950×4500 | 2000×850×3500 | 2900×950×5200 | 2800×1400×5300 | 3800×1800×6050 | 1200×1800×5050 | 5000×2000×5700 |
