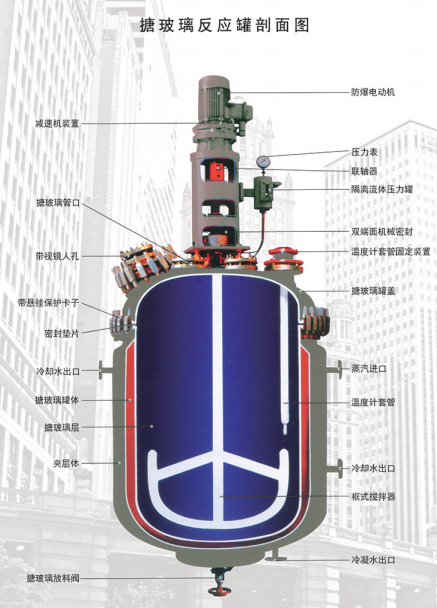

(1)釜體

釜體是一個容器，為物料進行化學反應，根據容量大小及物料反應要求設計壓力來確定板材厚??；材質一般為不銹鋼（304不銹鋼、321不銹鋼、316L不銹鋼）、碳鋼（A3）。

上、下封頭(大多為橢圓形，為卸料方便也有用錐形下封頭的)組成，反應釜的直徑和高度由生產能力和反應要求決定。由于化學反應物料可能易燃、易爆或有毒，而且常常要保持一定的操作溫度、壓力(或真空)等，所以反應釜大多是密閉的(在常壓、無毒及反應過程允許的條件下也可以是敞開的)。

(2)傳熱裝置：方式有夾套、內盤管、外盤管等；采用有機熱載體循環（導熱油）或蒸汽、熱水等方式加熱；冷卻水、冷凍水、冷導熱油或自然風等方式冷卻；

由于化學反應過程一般都伴有熱效應，即反應過程中吸收熱量或放出熱量，因此在釜體的外部或內部需要設置供加熱或冷卻用的傳熱裝置。加熱或冷卻都是為了使釜內溫度控制在反應所需范圍內。常用的傳熱裝置是在釜體外部設置夾套，有時同時在釜體內部設置蛇管。

(3)攪拌裝置：分類有對槳攪拌、錨式槳攪拌、雙螺旋槳攪拌、渦輪槳攪拌、分散盤、蝴蝶槳等；

為了使參加反應的各種物料混合均勻，接觸良好，以加速反應的進行和便于反應控制，需要在釜體內設置攪拌裝置。攪拌裝置由攪拌軸和攪拌器組成，攪拌裝置的轉動一般由電動機經減速器減到攪拌器所需轉速后，再通過聯軸器來帶動。攪拌軸一般是懸臂的。需要時也可在釜內設置中間軸承或底軸承。攪拌速度選擇視其物料攪拌要求進行選擇，一般來說，幾種液體物料需混合反應一般選擇50轉/分--85轉/分。如要求把粉料分散到液體里一般選擇500轉/分--1500轉。

(4)軸封裝置：分類有機械密封、填料密封等；

由于攪拌軸是轉動的，而釜體封頭是靜止的，在攪拌軸伸出封頭之處必然有間隙，介質會由此泄漏或空氣漏人釜內，因此必須進行密封，稱為“軸封”(對軸伸出裝置外部的位置進行的密封稱為軸封)，以保持設備內的壓力(或真空度)，防止反應物料逸出和雜質的診人。通常采用填料密封或機械密封。

機械密封是用垂直于軸的兩個密封元件的平面相互貼合(依靠介質壓力或彈簧力)，并作相對運動達到密封目的的裝置，又稱端面密封。它具有功耗小、泄漏率低、密封性能可靠和使用壽命長的優點。機械密封主要用于在腐蝕、易燃、易爆、劇毒及帶有固體顆粒的介質中工作的有壓設備和真空設備，包括攪拌反應釜的軸封。

(5)傳動機構：電機、減速機、機架、聯軸器、軸承、聯接板等組成。

(6)其他結構

除上述幾部分主要結構外，為了便于檢修內件及加料、排料，還需裝焊人孔、手孔和各種接管。為了操作過程中有效地監視和控制物料的溫度、壓力并確保安全，還要安裝溫度計、壓力表、視鏡、安全泄放裝置等，反應釜成套設備附件一般還有蒸餾柱、換熱器、分水器等。
