搪玻璃測溫放料閥設計規范搪玻璃測溫放料閥的制作方法本實用新型涉及一種用于化學反應容器，特別是用于搪玻璃反應罐內的放料閥。搪瓷反應釜目前是在化工、石油、染料、等化工行業里應比較普遍。只要進行反應工業就需要配置相應的放料設備，所以搪瓷反應罐的放料閥在其中就占據了一定的地位。那么放料閥主要有哪幾種,他們是如何分類、該怎么選擇呢?下面我就給大家進行簡單的介紹。

產品的性能及優點：
☆搪玻璃放料閥具有光滑的表面。不易粘結物料、易清洗。
☆能耐一般無機酸、有機酸弱堿液（P≤60℃ PH≤12）以及有機劑介質。
☆耐熱性，允許在-30℃至+240℃間使用（耐溫急變小于120℃）。
☆絕緣性：玻璃料有良好的絕緣性，厚1mm的玻璃在2000伏的高壓下不會被擊穿而導電。
☆耐沖擊性：耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。
　　1、按結構可分為有搪玻璃上展式放料閥和搪玻璃下展式放料閥、搪玻璃球閥等三類。

　　2、按密封形式可分為：填料密封和波紋密封2種。

　　3、按操作形式可分為：手動搪玻璃放料閥、氣動搪玻璃放料閥、電動搪玻璃放料閥。

　　下展式放料閥適用于結晶體物料，對于顆粒度較大的物料放料效果較理想，由于密封閥片是F46材質，耐溫在100攝氏度以下，且不耐磨，必須注意。具體使用時，可以更換成四氟材料，這樣耐溫也能達到220攝氏度。耐磨性也提高了。特殊情況下，顆粒物較為粘稠，可以在閥芯端部加長形成刺狀物，這樣在閥門連續開閉時，可以作為爐釬使用。達到疏導物料的目的。上展式放料閥適用于制藥企業反應釜下料口無積料需求。特殊情況下，由于采用上展式，在物料沉淀時可以有效的疏導物料。從而快速的放料。

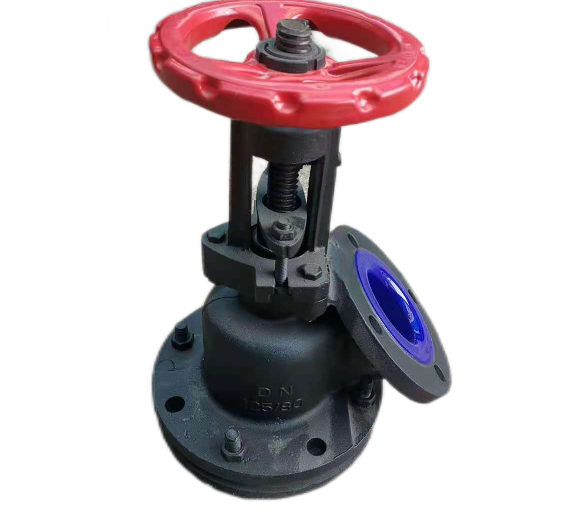

搪玻璃放料閥可分上展或下展式放料，上展式的手輪往右邊轉為關，往左邊轉為開，下展式的手輪往右邊轉為開，往左邊轉為關閉，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。

搪玻璃測溫放料閥設計規范維護保養和安裝使用注意事項：
1、在裝修時凡與瓷面接觸的地方必須用石棉或四氟片等軟墊。使用工具不能與瓷面沖擊或摩擦，更不能用金屬工具鏟打。
2、在緊固螺絲時四周以等力上緊，防止瓷面受力不勻而裂瓷。放料閥絲桿要經常保持潤滑、防止生銹。
3、流經介質只能是液態，不得有硬顆?；烊胍后w內，防止瓷面起毛或堵塞，以及開啟失靈等等。
4、在安裝時應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。
5、在搪瓷面的各部密封件應保持中心位置。壓力均勻，以防泄漏。
6、使用時如發現有漏，應立即檢查密封裝置是否確當、不能用鐵棍、桿把手輪硬扳緊，以免損壞零件。
7、出料當受阻塞時，可以使用金屬桿或硬性工具疏通，不得使用金屬桿或硬性工具。
8、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。
9、根據介質性能及使用期，應經常檢查閥體頸部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。
10、若發現瓷面有損壞時應立即停用。可用專門涂料修補患處，或委托有關生產單位重新現做搪瓷。
現有技術中，搪玻璃反應罐內的物料在反應過程中，往往需要及時地測量反應罐內的溫度，反應罐中部有一個攪拌軸，攪拌軸一側從反應罐的頂蓋伸下一個溫度計管套，管套內裝有一個溫度計，這種溫度計只能測量反應罐中心處的溫度，無法測量反應罐底部的溫度；反應罐內的熱量是通過溫度計套管間接傳遞給溫度計的，故溫度計所反映的溫度滯后于實際溫度約2分鐘左右，不能滿足生產需要。

搪玻璃測溫放料閥設計規范
本實用新型的目的在于避免上述現有技術的不足之處，提供一種帶有測溫裝置的放料閥，該放料閥安裝于反應罐的底部，能及時地測量反應罐底部的溫度，能耐腐蝕。本實用新型的目的可以通過下列技術方案來實現本實用新型包括具有進料口和出料口的閥體、閥體內部的閥桿、與閥桿成一體且用于控制物料流出的閥芯、用于控制閥桿上下移動的絲桿，閥芯的外表面、閥桿的外表面及閥體的內腔鍍有一層搪玻璃；閥芯上固定有測溫探頭，測溫探頭的內部設置有熱敏電阻，連接于熱敏電阻的導線從中空的閥芯、閥桿、絲桿內部引出。測溫探頭包括測溫頭和測溫頭套，熱敏電阻設置于測溫頭的內腔中，測溫頭與測溫頭套之間設置有密封墊，測溫頭向測溫頭套的內部延伸，其延伸部通過螺紋固定在測溫頭套上；測溫頭套與閥芯之間設置有密封圈，密封圈粘在閥芯的表面，測溫頭套向閥芯的內部延伸，其延伸部與閥芯通過螺紋固定。測溫頭是用耐腐蝕的鈮或鉭或鈦金屬材料制成。測溫頭套是用耐腐蝕的硬性聚四氟乙稀塑料制成，密封圈、密封墊是用耐腐蝕的軟性聚四氟乙稀塑料制成。

本實用新型與現有技術相比具有下列優點

(1)測溫頭直接與搪玻璃反應罐內的物料接觸，能快速地反映罐內底部的溫度，測溫速率是現有測溫裝置的30倍左右。
(2)測溫頭由原來的間接傳熱改為直接傳熱，提高了測溫精度，其溫度誤差為0.1度。
(3)測溫頭及測溫頭套均采用耐腐蝕、耐高溫的材料，故其使用壽命高。

以下結合附圖及實施例對本實用新型作進一步的描述附搪瓷放料閥是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的產品。
